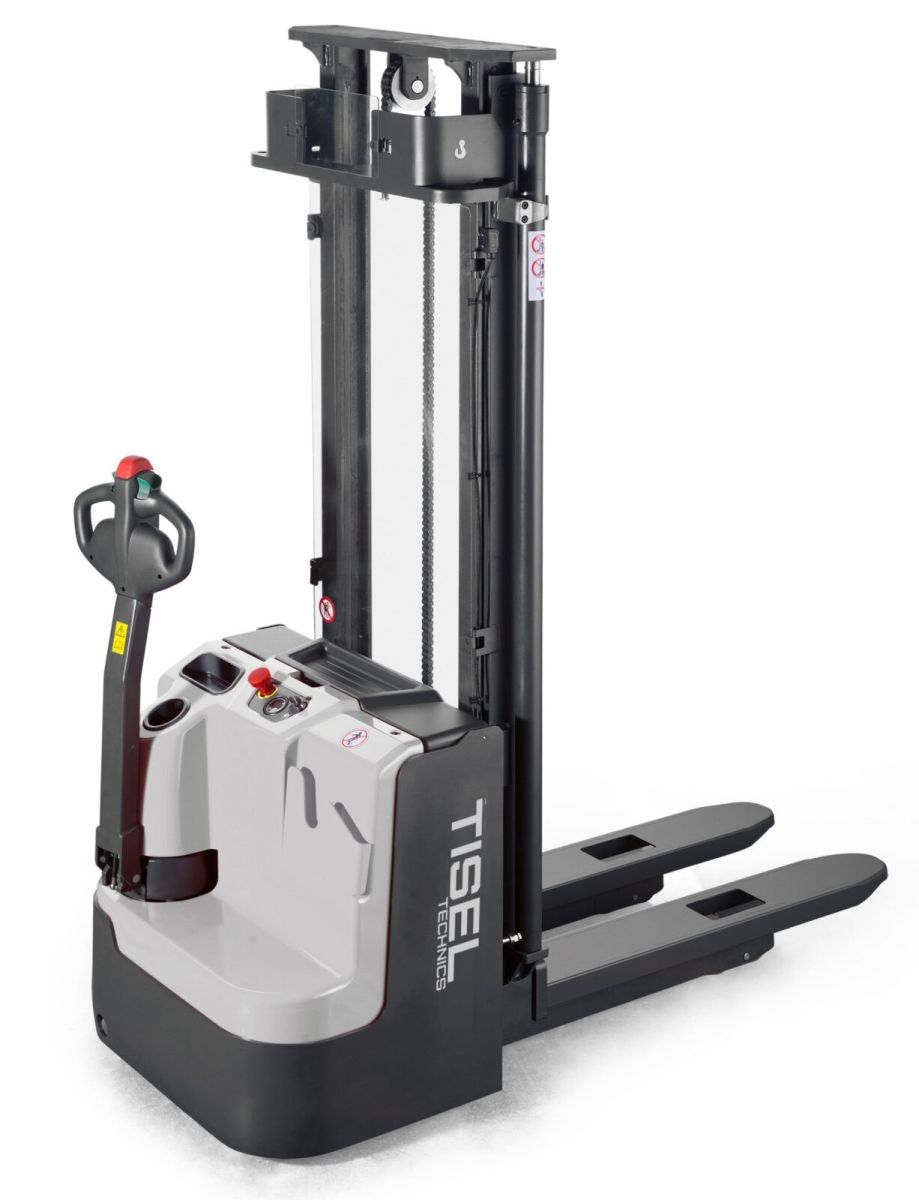

Самоходный штабелер Tisel Technics ESL20 FDX320 SBC
Характеристики товара
Скачать брошюру ESL 12-16-20 Li-ION
Поводковый штабелер (без платформы для оператора) Tisel Technics ESL20 FDX320 SBC с мачтой дуплекс, пропорциональный ход вил, подъем груза 2 т на 3.6 м, остаточная г/п 1.2 т, функциональная ручка управления, контроллер ZAPI AC, AC-двигатель хода, ЖК-дисплей с индикацией уровня заряда АКБ, сервисных ошибок и счетчика моточасов. Самоходный штабелер со свинцово-кислотной батареей 24V/350Ah с боковой заменой, для зарядки необходимо внешнее зарядное устройство. Установлена подключаемая функция “черепаший ход” для безопасной езды с низкой скоростью, места для хранения вещей и бумаг, USB порт для зарядки телефона.
Инновационные решения, примененные в поводковом штабелере Tisel ESL20 FDX320 SBCСистема TISEL DRIVE AC® – 24-х вольтовая высокочастотная электросистема управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. На основе современных технологий AC (технология переменного тока) разработаны новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, применяемая в поводковом штабелере ESL20 FDX320 SBC, это модернизированная сверхпрочная двухсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции и увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
SBC – боковая замена АКБ, что облегчает процесс замены батареи и делает его быстрее.
Система боковой устойчивости: автоматическое уменьшение скорости езды штабелера при вхождении его в поворот.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости перемещения штабелера при подъеме вил свыше 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.
Это высоко производительный самоходный штабелер с полезной функцией свободного хода вил. Он создан для оптимизации рабочих процессов на складских и производственных объектах, а также упрощает перемещения грузов. Доступен для покупки в Москве.
Ключевые преимущества и характеристики поводкового штабелера ESL20 FDX320 SBC включают в себя:– Высокую производительность;
– Экологически чистые и энергоэффективные электродвигатели;
– Эргономичную и интуитивно понятную панель управления;
– Прочную и стабильную конструкцию;
– Систему автоматического замедления и аварийного тормоза.
Приобретая данный поводковый штабелер от Tisel Technic в Москве, вы сможете ускорить рабочие процессы на своем складе или производстве, уменьшите физическую нагрузку на своих сотрудников и повысите уровень безопасности на рабочем месте.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL20 FDX320 SBC 1.3 Привод Электрический 1.4 Управление Поводковый Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 2000 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1429 Вес 2.1 Собственный вес (включая АКБ) кг 1579 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 1000/2579 2.3 Нагрузка на переднюю/заднюю ось без груза кг 900/679 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 2228 4.3 Свободный ход вид h2 мм 1560 4.4 Высота подъема h3 мм 3130 4.5 Высота выдвинутой мачты (max) h4 мм 3800 4.6 Начальный подъем вил h5 мм – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 2100 4.20 Длина до спинки каретки вил l2 мм 950 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 23 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2536 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2523 4.35 Радиус разворота Wa мм 1640 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 5.4/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.13/0.20 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.28/0.23 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/10 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.7 6.2 Мощность двигателя подъема S3 10% кВт 3.2 6.3 Класс аккумуляторной батареи 3PZS 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/350 6.5 Масса АКБ кг 288 6.6 Энергопотребление, цикл VDI кВтч/ч 1.70 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Таблица остаточной грузоподъемности самоходного штабелера Tisel ESL20 FDX320 SBC
