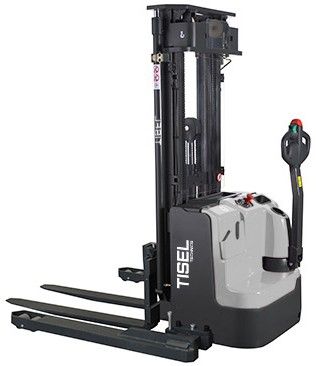

Самоходный штабелер Tisel Technics ESL20SL DX290

Tisel Technics ESL20SL DX290 – самоходный электроштабелер с широко опорными вилами и регулируемыми вилами по ширине, г/п 2000 кг, высота подъема мачты дуплекс 2900 мм, остаточная г/п 1750 кг. Электроштабелер без платформы для оператора, ручка управления REMA, двухсекционная мачта, пропорциональный подъем/спуск вил, контроллер ZAPI AC, AC-двигатель хода, ЖК-дисплей с индикатором уровня заряда АКБ с отображением сервисных ошибок, счетчик моточасов, свинцово-кислотная АКБ, внешнее зарядное устройство, лотки для документов, USB порт.

Функциональная ручка управления REMA: корпус ручки управления ударопрочный влагостойкий; клавиша безопасности с функцией отката и экстренной остановки; регулятор направления и скорости движения; клаксон; индикатор режимов скорости движения (RED/GREEN); клавиша движения с ограниченной скоростью «черепаший ход»; клавиши управления спуском и подъемом вил.

Активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости движения при подъеме вил свыше 30 см.

Штабелер с регулируемыми вилами произведен в соответствии со всеми действующими ЕС-стандартами функциональности и безопасности и снабжен защитными устройствами в соответствии со стандартом PrEN 1726 (колёса, рулевые и контактные точки).

Предназначение мини штабелера Tisel ESL20SL DX290

Самоходный электроштабелер Tisel ESL20SL DX290 спроектирован для эксплуатации со средней и высокой интенсивностью работы, в одну смену (8 часов в день) с максимальным временем непрерывной работы S2max– не более 60 минут, а в режиме S3 = 15% = max (1,5 минуты эксплуатации – 8,5 мин отдыха). Ограничения по интенсивности и времени работы обусловлены техническими параметрами электрических двигателей.

Условия эксплуатации штабелера эконом класса Tisel ESL20SL DX290

Штабелер с раздвижными вилами Tisel ESL20SL DX290 представляет собой напольное подъемно-транспортное средство, которое может использоваться исключительно внутри складских, торговых или производственных помещений, на плоских, ровных и устойчивых поверхностях, не испытывая столкновений с другими предметами. Наклон поверхности не должен превышать 10% крутизны. Штабелер не должен использоваться в опасных местах, где присутствуют газы, пары или пыль воспламеняющихся веществ. Эксплуатация во взрывоопасных зонах запрещена. Температура окружающей среды должна находиться в пределах от 0°C до +45°C. Уровень содержания пыли в воздухе рабочих помещений не должен превышать предельно допустимый. Рабочее освещение должно быть не менее 50Lux. При постоянной эксплуатации при температурах ниже 0°C или при значительных перепадах температуры и влажности воздуха, а также в условиях повышенной запыленности или коррозийно-агрессивных условиях, для штабелера требуется специальное оснащение и соответствующий допуск.

Модель ESL20SL DX290 Основные технические характеристики Тип привода Электрический Тип управления Ведомый оператором Грузоподъемность Q kg 2000 Центр нагрузки C mm 600 Технические характеристики Высота подъема вил h3+h13 mm 2900 Ход вил h3 mm 2810 Свободный ход вил h2 mm 120 Высота мачты min h1 mm 2078 Высота мачты max h4 mm 3500 Длина вил I mm 1150 Размер вил exS1 mm 120×40 Общая длина L mm 2135 Длина базы до спинки вил L2 mm 985 Общая ширина B mm 820/(1220-1520) Ширина загружаемой части B5 mm 255-730 Высота опущенных вил h13 mm 50 Высота ручки управления min/max h14 mm 850/1385 Клиренс при опущенных вилах m2 mm 33 Радиус поворота Wa mm 1790 Рабочий коридор (1000×1200) поперчено AST mm 2674 Рабочий коридор (800×1200) продольно AST mm 2652 Рабочие характеристики Скорость движения с грузом/без km/h 5.4/6.0 Скорость подъема вил с грузом/без mm/s 130/200 Скорость спуска вил с грузом/без mm/s 200/140 Макс. преодолеваемый уклон % 6/10 Вес Вес штабелера с АКБ kg 1700** Нагрузка на ось, с грузом перед/зад kg 1100/2600** Нагрузка на ось, без груза перед/зад kg 1010/690** Шасси и ходовая часть Количество колес (x-ведущее) Nr 1х-1/4 Тип колес*        Ведущие/Ролики Размер колес Ведущее mm 230×75 Опорные mm 150×54 Ролики mm 85×75 Ширина колеи, перед b10 mm 522 Ширина колеи, задняя b11 mm 1095-1395 Колесная база Y mm 1490 Тормоза Электрооборудование Двигатель движения  s2 60min kW 01.июл Двигатель подъема kW 03.фев Аккумуляторная батарея** type  3PZS  (Traction) Вольтаж и емкость V/Ah 24/350 Вес АКБ kg 288 Размер АКБ mm 624 x 284 x 627 Зарядное устройство V/A int. 220/50 Энергопотребление в соответствии с VDI 1,79 Тип управления двигателем Уровень шума dB(A) 69 Остаточная грузоподъемность самоходного штабелера Tisel ESL20SL DX290
