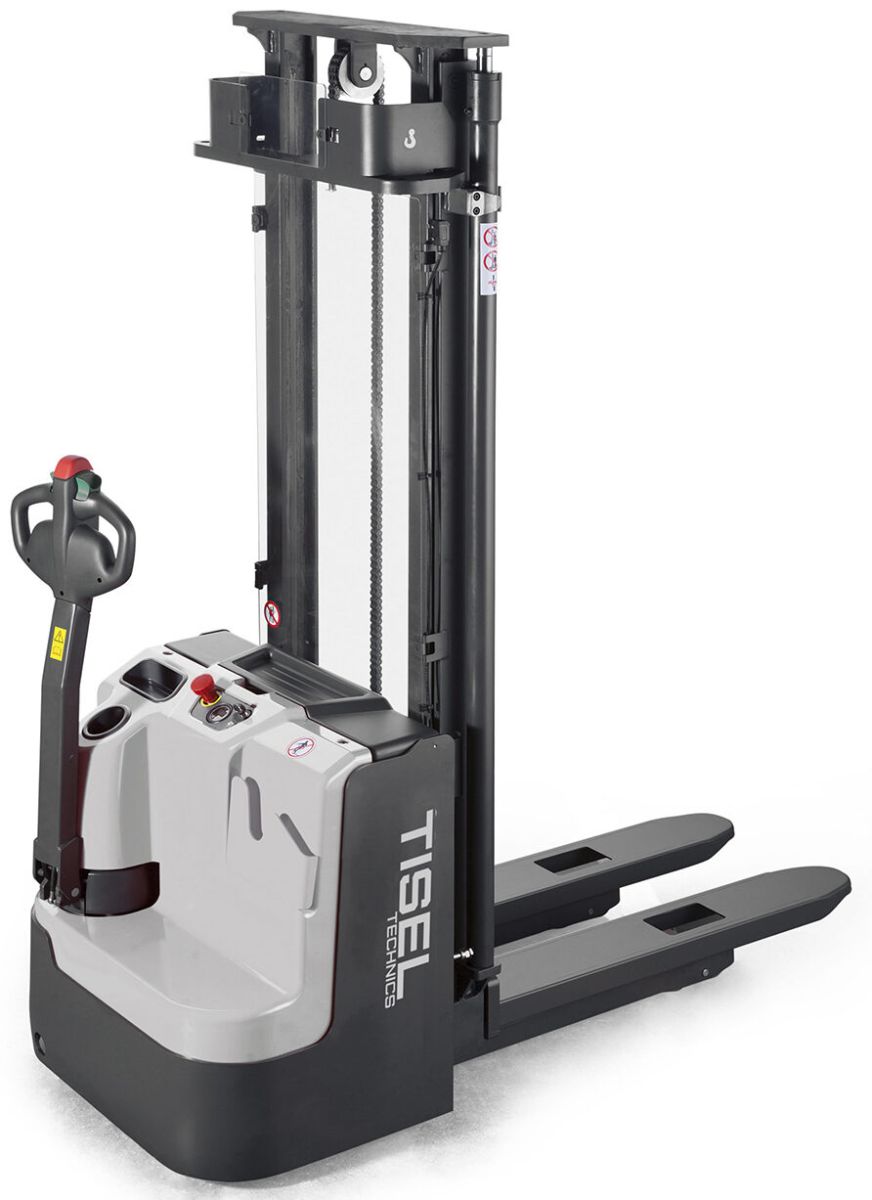

Самоходный штабелер Tisel Technics ESL16 FTX430 SBC

Скачать брошюру ESL 12-16-20 Li-ION

Самоходный штабелер для склада Tisel Technics ESL16 FTX430 SBC современный и удобный в управлении, имеются отсеки для телефона, напитков, документов, USB порт, хороший обзор. Стандартная комплектация: свободный ход вил, пропорциональный подъем/спуск вил, функциональная ручка управления REMA, контроллер ZAPI AC, AC-двигатель хода, ЖК-дисплей с индикатором уровня заряда АКБ, с отображением сервисных ошибок и счетчика моточасов. Свинцово-кислотный аккумулятор 24V/270Ah с быстрой боковой заменой, внешнее зарядное устройство. Этот складской штабелер надежно послужит для непрерывных складских работ с высокой интенсивностью эксплуатации техники.

Инновационные решения, представленные в складском штабелере Tisel ESL16 FTX430 SBC

Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электро система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Разработанные на основе современных технологий AC (технология переменного тока) новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, применяемая в штабелере Tisel ESL16 FTX400 SBC, это модернизированная сверхпрочная трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции и увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении штабелера и его работе на высоте.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости движения штабелера при подъеме вил свыше 30 см.
Функция “черепаший ход” для безопасной работы в узких коридорах склада.
Соответствует европейским стандартам EN1726-1 и EN1175-1.

Предназначение складского штабелера Tisel Technics ESL16 FTX430 SBC

Tisel Technic’s ESL16 FTX430 SBC – производительный самоходный штабелер для склада поможет оптимизировать рабочие операции благодаря быстрой замене аккумулятора и комфортным условиям работы для оператора. Приобрести его можно у нас в Москве.

Важными преимуществами и особенностями модели являются:
– Высокая производительность;
– Экологичные и экономичные моторы;
– Удобный и понятный интерфейс управления;
– Надежная и стабильная конструкция;
– Плавный разгон и тормозная система.
Покупка самоходного штабелера Tisel Technic ESL16 FTX430 SBC позволяет ускорить рабочие процессы на предприятии, снизить физическую нагрузку на сотрудников и повысить уровень безопасности в рабочей зоне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL16 FTX430 1.3 Привод Электрический 1.4 Управление Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 1600 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1293 Вес 2.1 Собственный вес (включая АКБ) кг 1340 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 930/2010 2.3 Нагрузка на переднюю/заднюю ось без груза кг 850/490 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 2008 4.3 Свободный ход вид h2 мм 1420 4.4 Высота подъема h3 мм 4230 4.5 Высота выдвинутой мачты (max) h4 мм 4780 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 1964 4.20 Длина до спинки каретки вил l2 мм 814 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 28 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2406 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2393 4.35 Радиус разворота Wa мм 1510 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 5.7/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.13/0.20 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.28/0.23 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/12 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.3 6.2 Мощность двигателя подъема S3 10% кВт 3.2 6.3 Класс аккумуляторной батареи 3VBS 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/270 6.5 Масса АКБ кг 230 6.6 Энергопотребление, цикл VDI кВтч/ч 1.59 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Таблица остаточной грузоподъемности складского штабелера Tisel ESL16 FTX430 SBC
