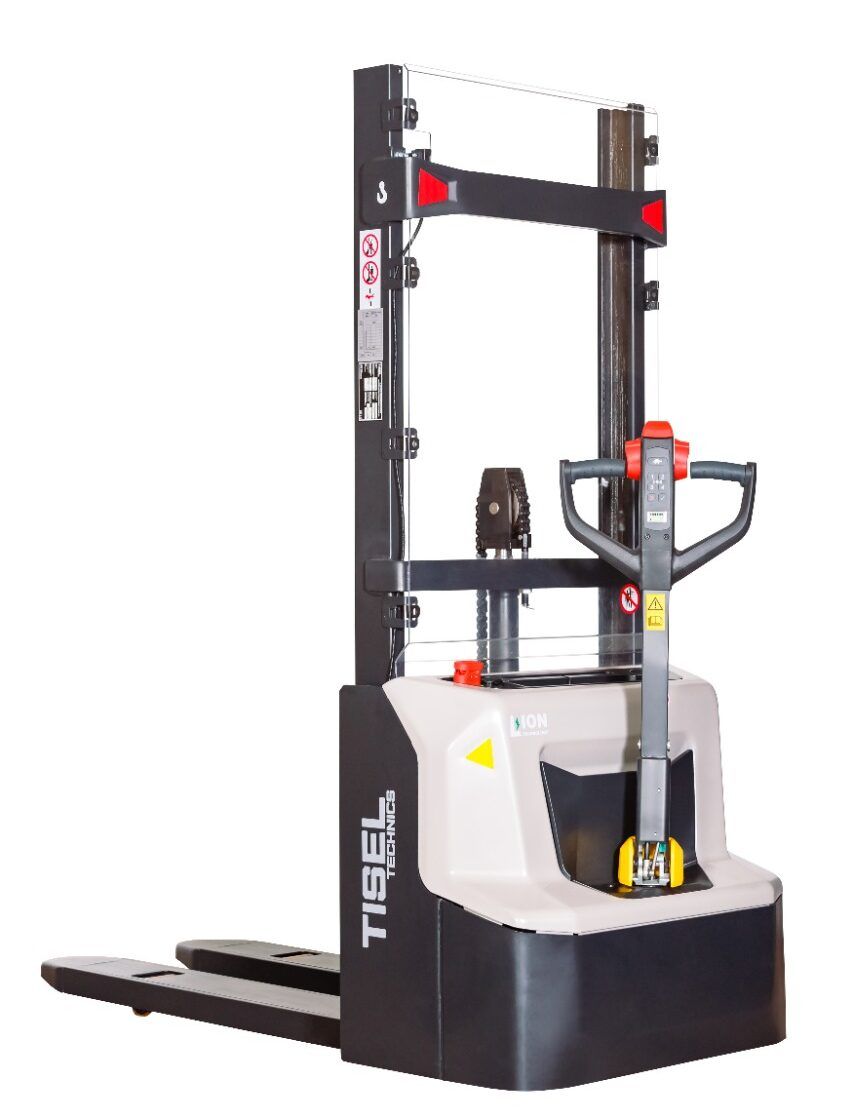

Самоходный штабелер Tisel Technics ESL12B DX360

Скачать брошюру ESL 12 B / N

Tisel Technics ESL12B DX360 – малоразмерный самоходный штабелер для малого склада (неинтенсивных работ), минимальный рабочий коридор, грузоподъемность 1 т.

УПРАВЛЕНИЕ И ЭРГОНОМИКА ЭЛЕКТРОШТАБЕЛЕРА

TISEL SMART CONTROL ®: многофункциональная ручка управления с эргономичным дизайном и противоскользящим полимерным «теплым» покрытием – максимальный контроль за операциями:
– управление основными функциями: движение, торможение, подъем и спуск вил в едином блоке управления с удобным расположением функциональных клавиш;
– электронная система авторизации доступа PINID – ПИН-панель для ввода ПИН-кода (для ESL12B;
– режим TURTLE DRIVE (тихий ход): управление режимами движения с дополнительной LED индикацией;
– функциональный LED дисплей высокой четкости с подсветкой – визуальный контроль за общей наработкой, активными режимами, уровнем заряда АКБ и состоянием подъемно-транспортного средства.
TISEL SAFETYRIDE® – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.

ШАССИ

Максимальная манёвренность: компактная конструкция с увеличенным радиусом поворота ручки для комфортной работы в ограниченных пространствах. Возможность движения на минимальной скорости с ручкой управления в вертикальном положении. Сверх устойчивая сбалансированная конструкция шасси из 5-ти мм листовой стали c 4 точками опоры. Бесшовные штампованные вилы специальной конической формы для беспрепятственной и максимально легкой работы с грузом.

СИСТЕМА БЕЗОПАСНОСТИ И ЗАЩИТА

CURVESPEED – интеллектуальная система управления скоростью движения на поворотах, иначе – скорость движения электроштабелера автоматически регулируется в зависимости от угла поворота ручки.
Система защиты оператора от зажатия с функцией автоотката и экстренной остановки электроштабелера.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил.
Автоматическое снижение скорости перемещения при поднятых вилах.
Соответствие нормативам EN 3691-1, EN 12895, EN 1175 и ТР ТС 010/2011. Сертификация EAC и CE.

видео обзор на YouToube

Предназначение мобильного мини электроштабелера на 1 т Tisel ESL12B DX360

Tisel Technics ESL12B DX360 — это малоразмерный и мощный электроштабелер с электроприводом для малого склада и неинтенсивного использования, предназначен для оптимизации рабочих процессов. Теперь эту модель можно приобрести в Москве.

Ключевые особенности и преимущества мобильного мини электроштабелера 1 т ESL12B DX360:

– Высокая производительность,
– Мощный и энергоэффективный электродвигатель,
– Эргономичное ручное управление,
– Оптимизированная мачтовая структура для устойчивости и прочности,
– Система автоматического замедления для повышенной безопасности.

При покупке самоходного штабелера Tisel Technics ESL12B DX360 в Москве вы сможете ускорить рабочие процессы, снизить физическую нагрузку на сотрудников и повысить безопасность на рабочем месте.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL12B DX360 1.3 Привод Электрический 1.4 Управление Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 1200 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 760 1.9 Колесная база y мм 1147 Вес 2.1 Собственный вес (включая АКБ) кг 585 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 560/1225 2.3 Нагрузка на переднюю/заднюю ось без груза кг 440/145 Колеса, шасси 3.1 Тип шин Полиуретан (PU) 3.2 Размер передних (ведущих) шин Ø 210х70 3.3 Размер задних шин Ø 84х93 3.4 Опорные колеса Ø 100х50 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/2 3.6 Колея передних колес b10 мм 550 3.7 Колея задних колес b11 мм 400 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 2280 4.3 Свободный ход вид h2 мм – 4.4 Высота подъема h3 мм 3514 4.5 Высота выдвинутой мачты (max) h4 мм 4037 4.9 Высота ручки управления min/max h14 мм 710/1150 4.12 Высота опущенных вил h13 мм 86 4.19 Общая длина l1 мм 1710 4.20 Длина до спинки каретки вил l2 мм 560 4.21 Общая ширина b1/b2 мм 800 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 26 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2197 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2145 4.35 Радиус разворота Wa мм 1350 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 4.5/4.7 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.12/0.19 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.13/0.11 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 5/10 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 0.65 6.2 Мощность двигателя подъема S3 10% кВт 2.2 6.3 Класс аккумуляторной батареи no 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/60 Li-Ion (LiFePO) 6.5 Масса АКБ кг 19 6.6 Энергопотребление, цикл VDI кВтч/ч 0.8 Прочее 8.1 Тип управления двигателем DC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Остаточная грузоподъемность мобильного мини электроштабелера 1 т Tisel ESL12B DX360
