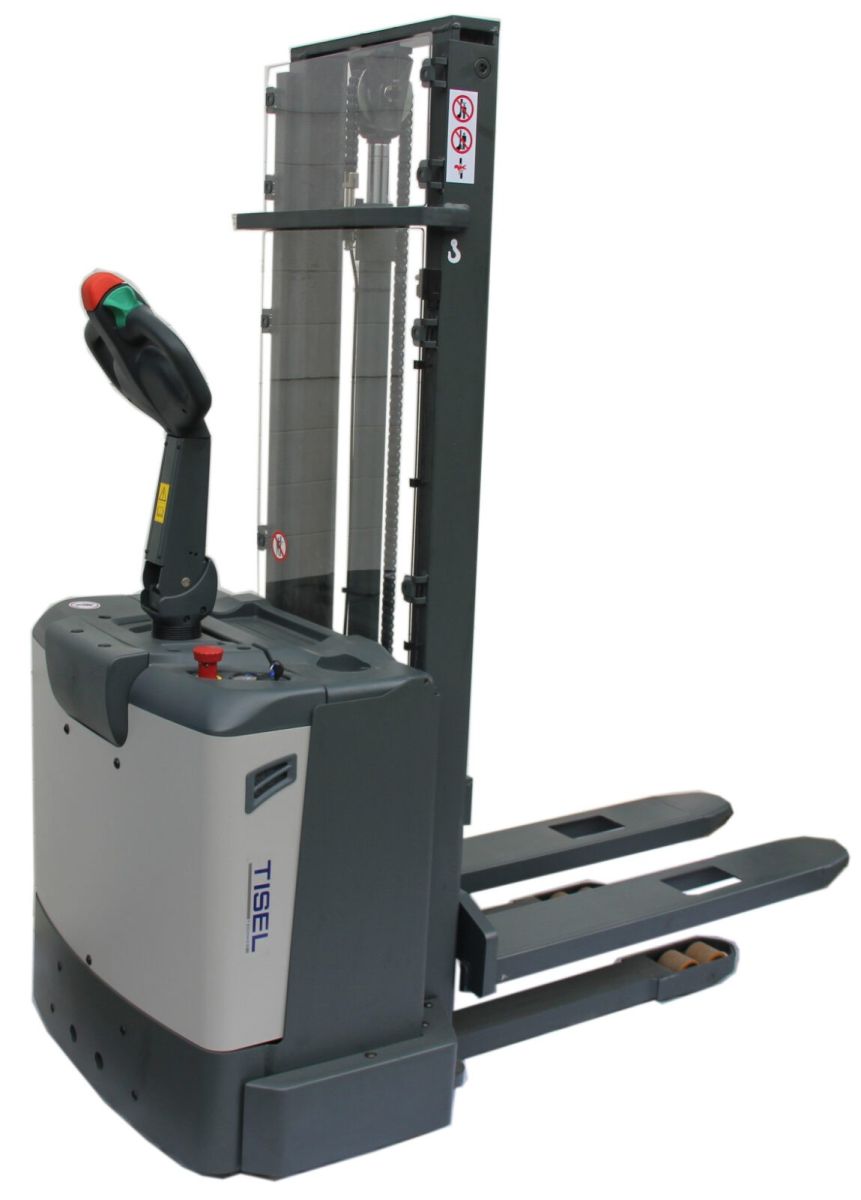

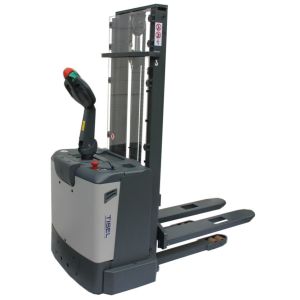

Самоходный штабелер Tisel Technics ESE12 SX160
Характеристики товара
Мини штабелер эконом класса Tisel ESE12 SX160 – это самоходный электрический штабелер, представляющий собой внутрискладское напольное подъемно-транспортное средство, управляемое оператором c электрическим приводом движения и электрогидравлическим подъемом, оснащенное грузоподъемной мачтой с фиксированными вилами для захвата груза. Высота подъема на 1600 мм, грузоподъемность 1200 кг, остаточная грузоподъемность тоже 1200 кг. Cтандартная комплектация включает: DC-двигатель хода, контроллер Curtis, необслуживаемая AGM батарея, встроенное ЗУ.
Движение электрического штабелера осуществляется тягой электрического двигателя переменного тока (AC) мощностью 1,3 кВт. Подъем вил осуществляется за счет давления, создаваемого электрогидравлической системой мощностью 2.2 кВт. Управление мини штабелером осуществляется при помощи многофункциональной ручки управления REMA, на которой расположен регулятор направления и скорости движения, а также дублированные клавиши управления подъемом и спуском вил. Питание мини штабелера осуществляется от тяговой аккумуляторной необслуживаемой батареи тип AGM 2x12V/90Ah. Корпус и шасси изготовлены из специальной, высокопрочной низкоуглеродистой стали, методом холодной штамповки с применением роботизированных сварочных линий. Внутренние элементы, включая АКБ, контроллер управления, электродвигатели движения и подъема закрыты металлическим защитным кожухом. Для обеспечения устойчивости и сцепления с напольным покрытием, штабелер эконом класса Tisel ESE12 SX160 имеет пятиточечную систему стабилизации (одно ведущее колесо, два стабилизационных и два грузовых опорных ролика). Покрытие ведущего колеса, стабилизационных и нагрузочных роликов выполнено из износостойкого полиуретана.
Функциональная ручка управления REMA:
– Корпус ручки управления ударопрочный влагостойкий,
– Клавиша безопасности с функцией отката и экстренной остановки,
– Регулятор направления и скорости движения,
– Клаксон,
– Индикатор режимов скорости движения (RED/GREEN),
– Клавиша движения с ограниченной скоростью «черепаший ход»,
– Клавиши управления спуском и подъемом вил.
Мини штабелер Tisel ESE12 SX160 спроектирован для эксплуатации с малой и средней интенсивностью работы, в одну смену (не более 6 часов в день) с максимальным временем непрерывной работы S2max– не более 60 минут, а в режиме S3 = 15% = max (1,5 минуты эксплуатации – 8,5 мин отдыха). Ограничения по интенсивности и времени работы обусловлены техническими параметрами электрических двигателей.
Условия эксплуатации штабелера эконом класса Tisel ESE12 SX160Штабелер эконом класса Tisel ESE12 SX160 представляет собой напольное подъемно-транспортное средство, которое может использоваться исключительно внутри складских, торговых или производственных помещений, на плоских, ровных и устойчивых поверхностях, не испытывая столкновений с другими предметами. Наклон поверхности не должен превышать 10% крутизны. Мини штабелер не должен использоваться в опасных местах, где присутствуют газы, пары или пыль воспламеняющихся веществ. Эксплуатация во взрывоопасных зонах запрещена. Температура окружающей среды должна находиться в пределах от 0°C до +45°C. Уровень содержания пыли в воздухе рабочих помещений не должен превышать предельно допустимый.
Модель TISEL ESE12 SX160 Основные характеристики Тип привода Электрический Тип управления Ведомый оператором Грузоподъемность Q kg 1200 Центр нагрузки C mm 600 Технические характеристики Высота подъема вил h3+h13 mm 1600 Ход вил h3 mm 1519 Свободный ход вил h2 mm 1519 Высота мачты min h1 mm 1976 Высота мачты max h4 mm 2375 Длина вил I mm 1150 Размер вил exS1 mm 180х60 Общая длина L mm 1846 Длина базы до спинки вил L2 mm 695 Общая ширина B mm 810 Ширина загружаемой части B5 mm 570 Высота опущенных вил h13 mm 81 Высота ручки управления min/max h14 mm 985/1420 Клиренс при опущенных вилах m2 mm 26 Радиус поворота Wa mm 1400 Рабочий коридор (1000×1200) поперечно AST mm 2320 Рабочий коридор (800×1200) продольно AST mm 2212 Рабочие характеристики Скорость движения с грузом/без km/h 6.0/6.0 Скорость подъема вил с грузом/без mm/s 105/150 Скорость спуска вил с грузом/без mm/s 130/110 Макс. преодолеваемый уклон % 6/12 Вес Вес штабелера с АКБ kg 685 Нагрузка на ось, с грузом перед/зад kg 685/1280 Нагрузка на ось, без груза перед/зад kg 585/180 Шасси и ходовая часть Количество колес (x-ведущее) Nr 1х-2/4 Тип колес* Ведущие/Ролики PU/PU Polyuretane Размер колес Ведущее mm 252×88 Опорные mm 150×54 Ролики mm 80×70 Ширина колеи, перед b10 mm 686 Ширина колеи, задняя b11 mm 390 Колесная база Y mm 1196 Тормоза Электромагнитные Электрооборудование Двигатель движения s2 60min kW 1.3 Двигатель подъема kW 2.2 Аккумуляторная батарея** type AGM Вольтаж и емкость V/Ah 2х12/90 Вес АКБ kg 65 Размер АКБ mm – Зарядное устройство V/A int. 220/20 Энергопотребление в соответствии с VDI kWH/h 1.4 Тип управления двигателем AC Speed Controller Уровень шума dB(A) 70
