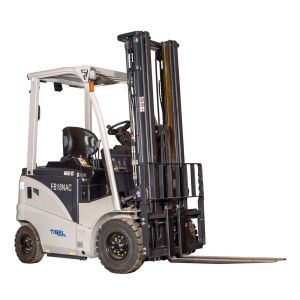

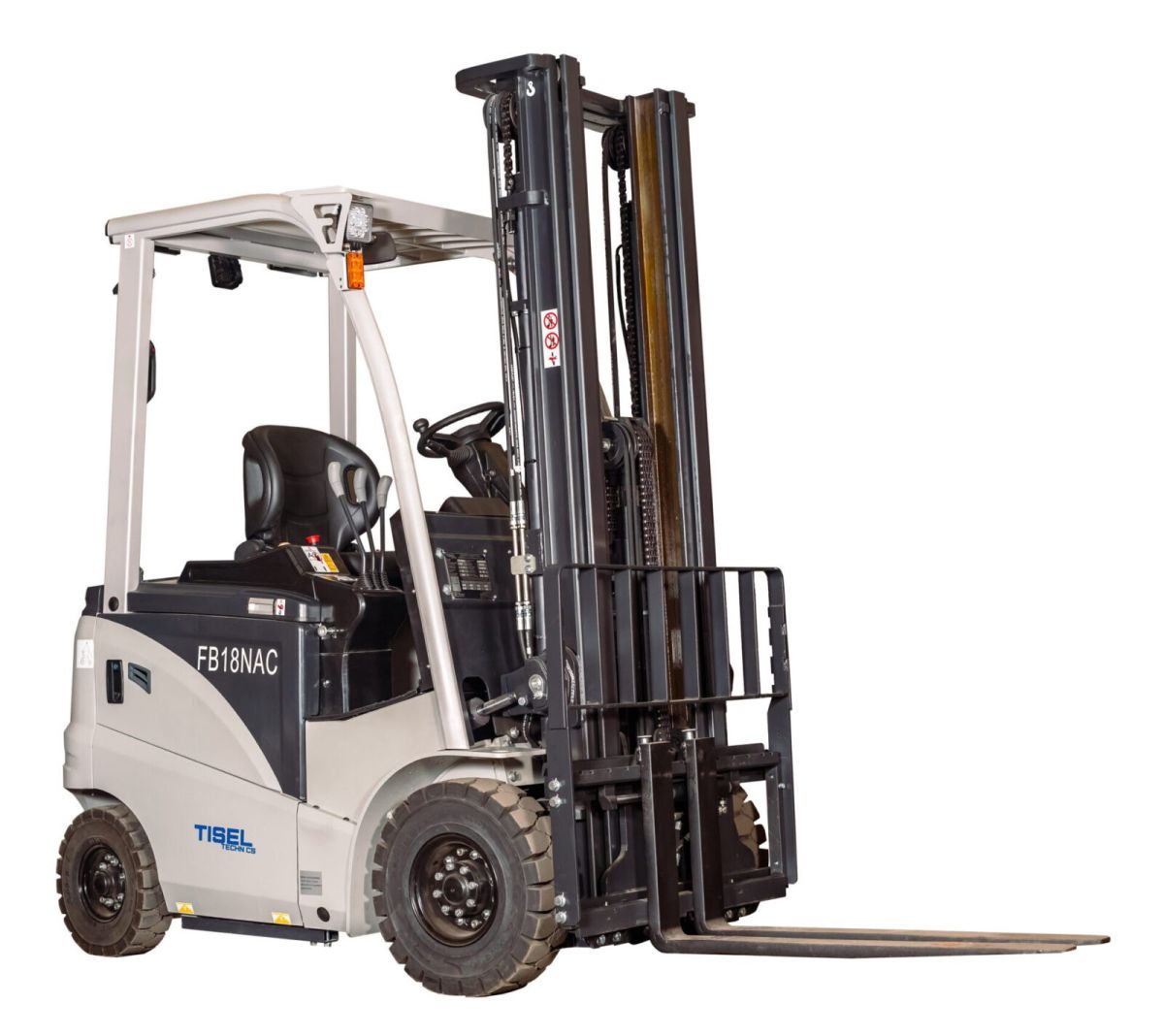

Электрический погрузчик Tisel Technics FB16NAC

Скачать брошюру FB 16 18 20 25 30 35

Tisel Technics FB16NAC – серия новых четырехопорных электрических погрузчиков для склада средней интенсивностью работ, грузоподъемностью 1600 кг, с общим приводом на 2 передних колеса, АКБ 48V/400Ah, мачты 2.5-6 м. Качественная цельная металлическая конструкция, регулировка блока рычагов, пневматические шины с глубоким протектором. Удобное сиденье, плавный подъем и спуск вил, 2 USB защищенных порта, многофункциональная настраиваемая LED панель управления Curtis, LED фонари, электроусилитель руля, регулируемая по высоте рулевая колонка, наклон каретки вил.

Опционально: шины суперэластик, немаркие шины суперэластик, шины сдвоенные пневматические, шины сдвоенные суперэластик, увеличение длины вил, сайд шифт, сайд шифт с позиционером вил, закрытая кабина, электрический отопитель, огнетушитель, DC-DC преобразователь, низкотемпературная подготовка.

Погрузчики Tisel серии FB16NAC созданы с учетом всех современных требований по эргономике, качеству и безопасности. Максимально приспособлены к российским условиям. Соответствуют нормативам EN 3691-1, EN 12895, EN 1175 и ТР ТС 010/2011 и имеют сертификаты соответствия EAC и CE.

Предназначение аккумуляторного погрузчика Tisel Technics FB16NAC

Электрический погрузчик Tisel Technics FB16NAC представляет собой надежное и эффективное оборудование для выполнения погрузочно-разгрузочных операций на складах, производственных и торговых предприятиях в Москве и других регионах России. Обладая грузоподъемностью 1600 кг и высотой подъема вил до 6000 мм, погрузчик отлично справляется с перемещением самых разнообразных грузов.

Ключевым преимуществом данной модели является использование мощных аккумуляторов, обеспечивающих продолжительную работу без подзарядки, а также высокую производительность самого погрузчика. В целях безопасности и комфорта работы оператора предусмотрены системы мягкого опускания, стабилизатора груза и системы мягкого торможения.

Таким образом, приобретение электрического погрузчика Tisel Technics FB16NAC в Москве будет являться инвестицией в повышение эффективности Вашего бизнеса, сокращение временных затрат на проведение погрузочно-разгрузочных работ, а также снижение нагрузки на рабочий персонал. Все это в комплексе позволит оптимизировать рабочие процессы и увеличить общую производительность Вашего предприятия.

Технические характеристики аккумуляторного погрузчика Tisel серии FB16NAC ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель FB16NAC 1.3 Привод Электрический 1.4 Управление С сиденьем оператора 1.5 Номинальная грузоподъемность Q кг 1600 1.6 Центр нагрузки c мм 500 1.8 Расстояние от оси до спинки вил x мм 381 1.9 Колесная база y мм 1360 Вес 2.1 Собственный вес (включая АКБ) кг 3120 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 3950/770 2.3 Нагрузка на переднюю/заднюю ось без груза кг 1470/1650 Колеса, шасси 3.1 Тип шин SE Суперэластик 3.2 Размер передних (ведущих) шин 6.50-10-10 3.3 Размер задних шин 5.00-8-10 3.5 Кол-во колес спереди/сзади (х = ведущие) 2x/2 3.6 Колея передних колес b10 мм 970 3.7 Колея задних колес b11 мм 920 Основные размеры 4.1 Наклон мачты/каретки вил вперед/назад α/β º см. таблицу мачт 4.2 Высота сложенной мачты (min) h1 мм см. таблицу мачт 4.3 Свободный ход вид h2 мм 1см. таблицу мачт 4.4 Высота подъема h3 мм см. таблицу мачт 4.5 Высота выдвинутой мачты (max) h4 мм см. таблицу мачт 4.6 Высота защитного ограждения (кабины) h6 мм 2180 4.8 Высота сиденья h7 мм 1110 4.12 Высота сцепного устройства h10 (мм) мм 290 4.19 Общая длина l1 мм 2981 4.20 Длина до спинки вил l2 мм 2061 4.21 Общая ширина b1 мм 1150 4.22 Размеры вил s/e/l (мм) мм 35x100x920 4.23 Класс картеки вил FEM IIA 4.24 Ширина каретки вил b3 мм 980 4.31 Клиренс под мачтой m1 мм 100 4.32 Клиренс по центру колесной базы m2 мм 110 4.33 Рабочий коридор с паллетой 1000х1200 Ast (мм) мм 3411 4.34 Рабочий коридор с паллетой 800×1200 Ast (мм) мм 3611 4.35 Радиус разворота Wa (мм) мм 1820 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 13/15 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.32/0.42 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с < 0.6 5.5 Макс. тяговое усилие (с грузом/ без груза) N 13000 5.7 Макс преодолеваемый уклон (с грузом/без груза) % % 13/15 5.10 Рабочий тормоз Гидравлический Электрическая система 6.1 Мощность двигателя движения S2 60 мин кВт 6.8 6.2 Мощность двигателя подъема S3 15% кВт 8.6 6.3 Класс аккумуляторной батареи DIN 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 48 6.5 Масса АКБ кг 695 Размеры АКБ, ДxШxВ мм 980x398x760 Прочее 8.1 Тип управления двигателем AC 8.2 Рабочее давление навесного оборудования МПа 17.5 8.3 Расход масла для навесного оборудования л/мин 36 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 73 Таблица мачт и остаточной грузоподъемности аккумуляторного погрузчика Tisel серии FB16NAC Таблица мачт и остаточной грузоподъемности для FB16NAC ТИП МАЧТЫ Обозначение Высота подъема вил Свободный ход вил c ЗРГ Габаритные размеры Наклон мачты (вперед/назад) Остаточная грузоподъемность (кг), c=500мм, без устройства бокового смещения каретки, с одинарными шинами из литой резины Высота при сложенной мачте Высота при выдвинутой мачте h3 (мм) h2 (мм) h1 (мм) h4 (мм) α/β (º) FB16NAC Широкообзорная двухступенчатая мачта DX 2500 129 1750 3483 6/10 1600 2700 129 1850 3683 6/10 1600 3000 129 2000 3983 6/10 1600 3300 129 2150 4283 6/10 1600 3500 129 2250 4483 6/10 1600 3700 129 2350 4683 6/10 1600 4000 129 2550 4983 6/6 1500 4350 129 2700 5283 6/6 1400 4500 129 2800 5483 6/6 1350 5000 129 3075 5983 6/6 1000 Широкообзорная двухступенчатая мачта со свободным ходом вил FDX 2500 759 1750 3476 6/10 1600 2700 859 1850 3676 6/10 1600 3000 1009 2000 3976 6/10 1600 3300 1159 2150 4276 6/10 1600 3500 1259 2250 4476 6/10 1600 3700 1359 2350 4676 6/10 1600 4000 1559 2550 4976 6/10 1500 4350 1709 2700 5276 6/6 1400 4500 1809 2800 5476 6/6 1350 5000 2084 3075 5976 6/6 1000 Широкообзорная трехступенчатая мачта со свободным ходом вил FTX 4000 954 1945 4981 6/6 1500 4350 1079 2070 5330 6/6 1400 4500 1129 2120 5480 6/6 1350 4800 1229 2220 5780 6/6 1000 5000 1329 2320 5980 6/6 1000 5500 1479 2470 6481 6/3 800 6000 1679 2670 6980 6/3 600 Свободный ход вил без защитной решетки груза (ЗРГ) + 425 мм
